Motor Perkins 904J-E36TA
Güç 100 HP (74.4 kW)
Silindir Hacmi 3621 cc
Kepçe Koparma Kuvveti 7734 kgf
Makina Ağırlığı 9.250 kg
Emisyon Sınıfı EU Stage V / U.S. EPA Tier 4 Final

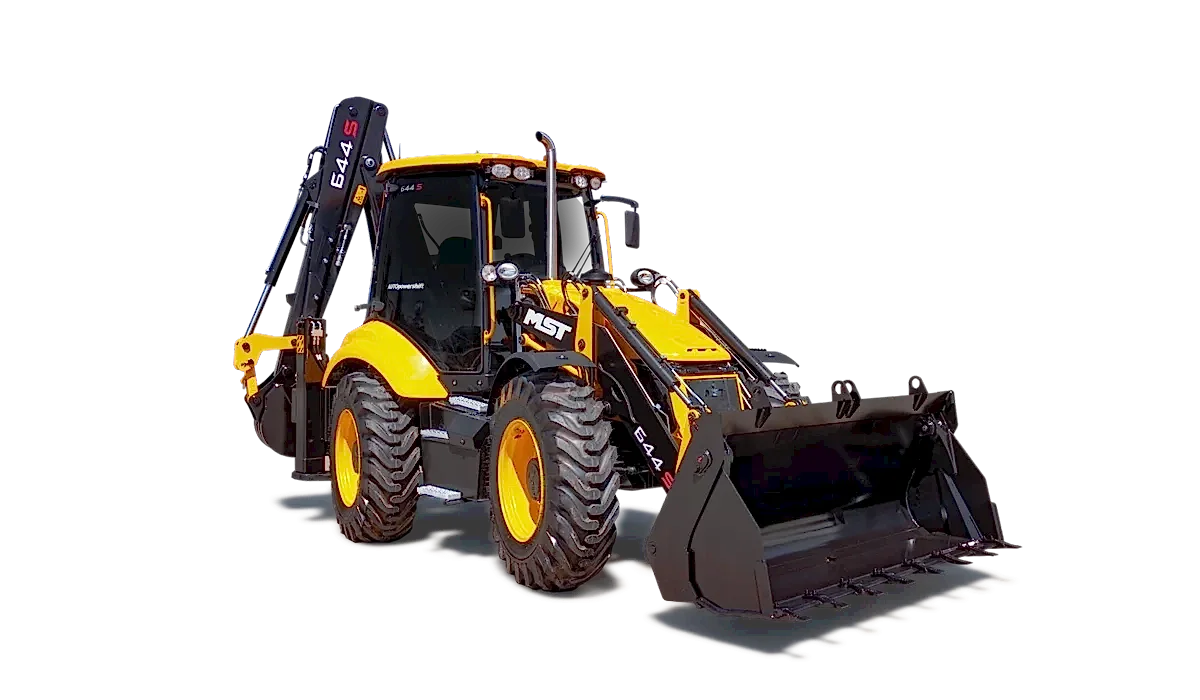

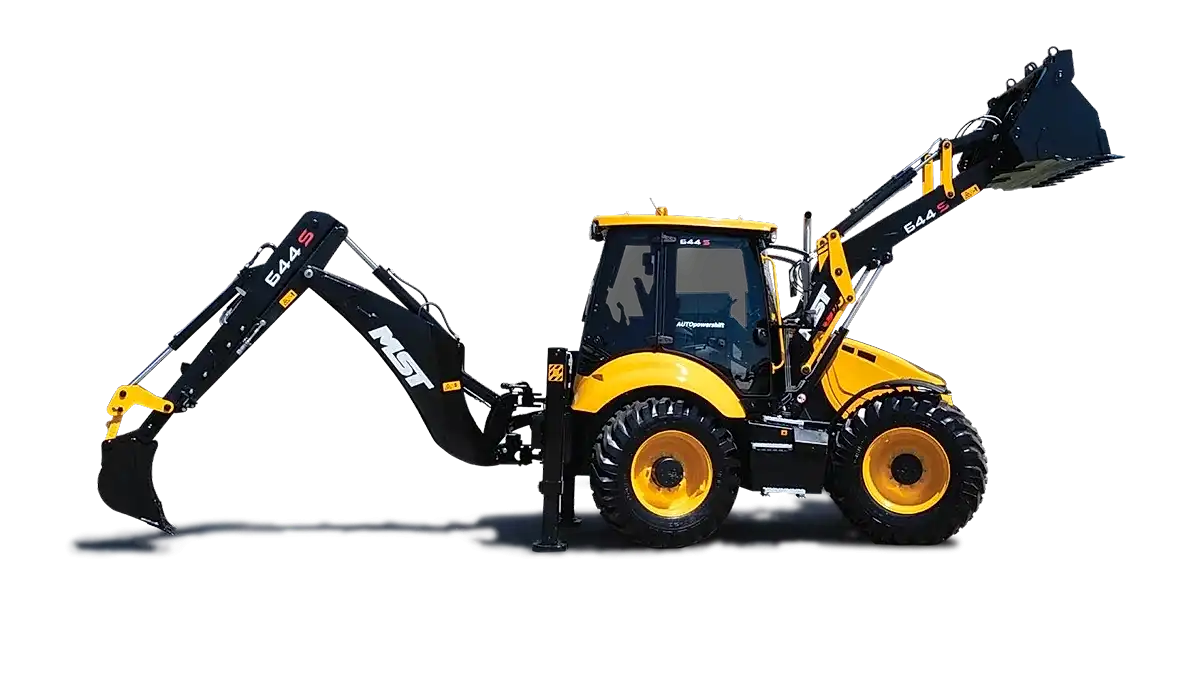

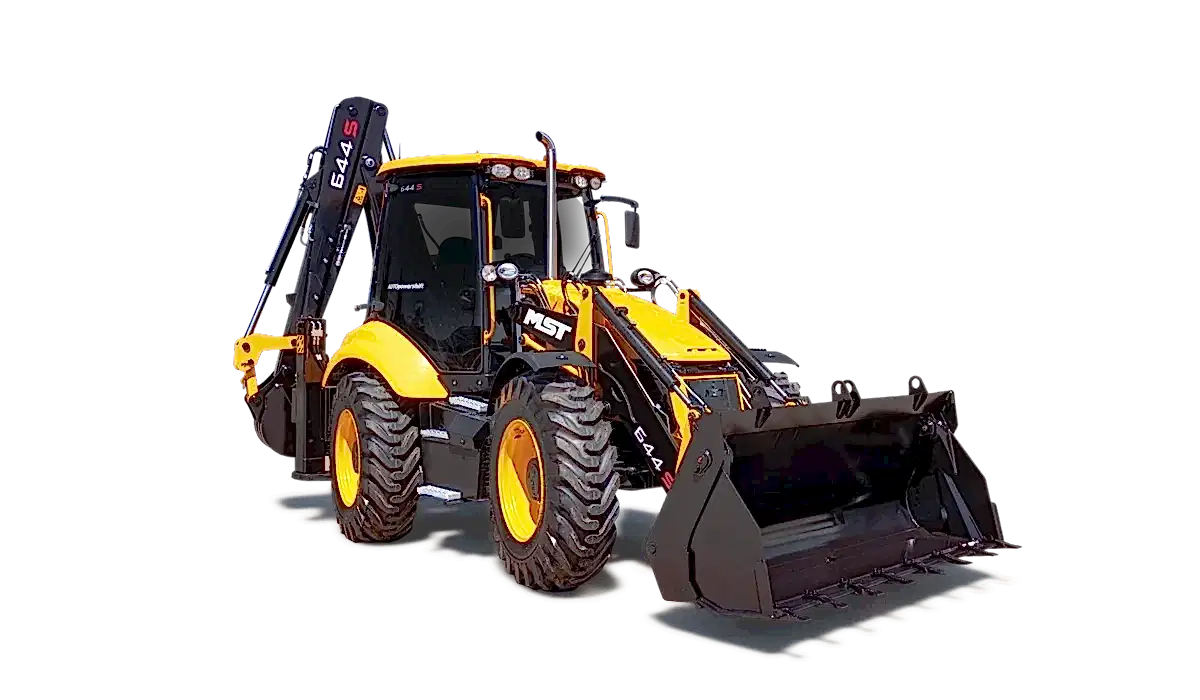

Sessizlik, Konfor ve Performans; MST 644S
Sınıfının en iyisi olan geniş görüş açısı, yeni sol konsol, ferah kontrol kabini ve dönme rahatlığı, uzun çalışma saatleri boyunca operatörlerin rahatlığını ve verimliliğini artırıyor.
| MOTOR | |||||
| Marka | PERKINS | ||||
| Model | 904J-E36TA | ||||
| Tipi | Dizel | ||||
| Emisyon Sınıfı | EU Stage V - U.S. EPA Tier 4-Final | ||||
| Silindir Adedi | 4 | ||||
| Çap & Stork | Ø 98mm x 120mm | ||||
| Hacim | 3.621 cc | ||||
| Maksimum Güç | 100 HP (74,4 kW) @ 2.400 dev/dk | ||||
| Maksimum Tork | 430 Nm @ 1.500 dev/dk | ||||
| * Soğuk havalarda motorun kolay çalıştırılabilmesi için motor ön ısıtma sistemi | |||||
| * Avrupa Birliği EU Stage V - U.S. EPA Tier 4 Final emisyon yönetmeliklerine uygundur. | |||||
| ŞANZIMAN | |||||
| Ağır hizmet tipi Powershift şanzıman | |||||
| 4 ileri 4 geri vites | |||||
| Yoldaki maks. hız 40 km/sa | |||||
| Hidrolik direksiyon sistemi | |||||
| 2 veya 4 tekerden çekiş, elektrik kumandalı | |||||
| 2.64 / 1 bayılma oranlı tork konverter | |||||
| Şanzıman yağ soğutucu | |||||
| AKSLAR | |||||
| Ağır hizmet tipi akslar | |||||
| Ön aksta toplam 16 derece salınım | |||||
| 2 veya 4 tekerden çekiş | |||||
| Planet tipi dışarıdan redüksiyon | |||||
| Arka aksta LSD ( Sınırlı Kaymalı Difersansiyel) | |||||
| HİDROLİK SİSTEM | |||||
| Tip | Dişli Tip Pompa | Piston Tip Pompa | |||
| Toplam Debi | 145 L/dk @ 2200 dev/dk | 162,8 L/dk @ 2200 dev/dk | |||
| Basınç | 240 bar | 240 bar | |||
| - Yüksek verimli, tandem tipi dişli pompalı açık merkezli hidrolik sistem(standart) - Opsiyonel değişken debili pistonlu pompalı, yenilebilir akış paylaşımlı(Flowsharing) valflere sahip, kapalı merkezli hidrolik sistem | |||||
| KABİN VE DESTEKLEYİCİ ÖZELLİKLER | |||||
| ROPS/FOPS sertifikalı kabin | ✓ | ||||
| Isı ve toza karşı yalıtımlı operatör kabini | ✓ | ||||
| Ses ve titreşim sönümleyici silikon kabin takozu | ✓ | ||||
| Ayarlanabilir, kolçaklı, emniyet kemerli, döner tip hava süspansiyonlu operatör koltuğu | ✓ | ||||
| Kabin içi ses seviyesi 79dB | ✓ | ||||
| Radyo & USB çalar | ✓ | ||||
| Dijital kontrollü otomatik klima | ✓ | ||||
| FNR kontrollü ön yükleyici levyesi | ✓ | ||||
| Renkli LCD bilgi ekranı | ✓ | ||||
| Yükseklik ve eğim ayarlı direksiyon kolonu | ✓ | ||||
| FRENLER | |||||
| Servis Freni : | Arka aks içine yerleştirilmiş: Yağ banyolu, hidrolik kumandalı, kendinden ayarlı çok diskli frenler sağ ve sol tekerlere ayrı ayrı etkili çift fren pedalı | ||||
| Park Freni : | Arka aks diferansiyeline etkili, el levyeli, kumandalı mekanik fren | ||||
| DOLUM KAPASİTELERİ | |||||
| Motor Yağı | 10,5 L | ||||
| Motor Soğutma Sistemi | 17 L | ||||
| Yakıt Tankı | 140 L | ||||
| Şanzıman Yağı | 23,5 L | ||||
| Hidrolik Yağ Tankı / Toplam Sistem | 62 L / 145 L | ||||
| ELEKTRİK SİSTEMİ | |||||
| Voltaj | 12 V | ||||
| Akü | 165 amper/saat ağır hizmet tipi | ||||
| Alternatör | 120 A | ||||
| LASTİKLER | |||||
| Ön Lastikler | 16.9-28” 14PR | ||||
| Arka Lastikler | 16.9-28” 14PR | ||||
| YÜKLEYİCİ PERFORMANSI | |||||
| Açılır Tip Kepçe Kapasitesi | 1,1 m³ | ||||
| Kepçe Koparma Kuvveti | 7734 kgf | ||||
| Kol Koparma Kuvveti | 5905 kgf | ||||
| Azami Yüksekliğe Kaldırma Kapasitesi | 3.200 kg | ||||
| KAZICI PERFORMANSI | TB (Açık) | TB (Kapalı) | |||
| Arka Kepçe Kapasitesi | 0,17 m³ | 0,17 m³ | |||
| Kepçe Koparma Kuvveti | 6424 kgf | 6424 kgf | |||
| Kol Koparma Kuvveti | 2506 kgf | 3461 kgf | |||
| AĞIRLIK | |||||
| Makina Ağırlığı | 9.250 kg (Teleskobik Arm) / 8.970 kg (Std. Arm) | ||||

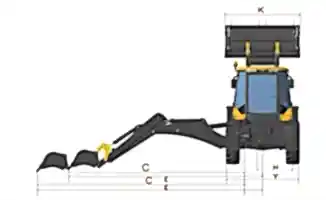

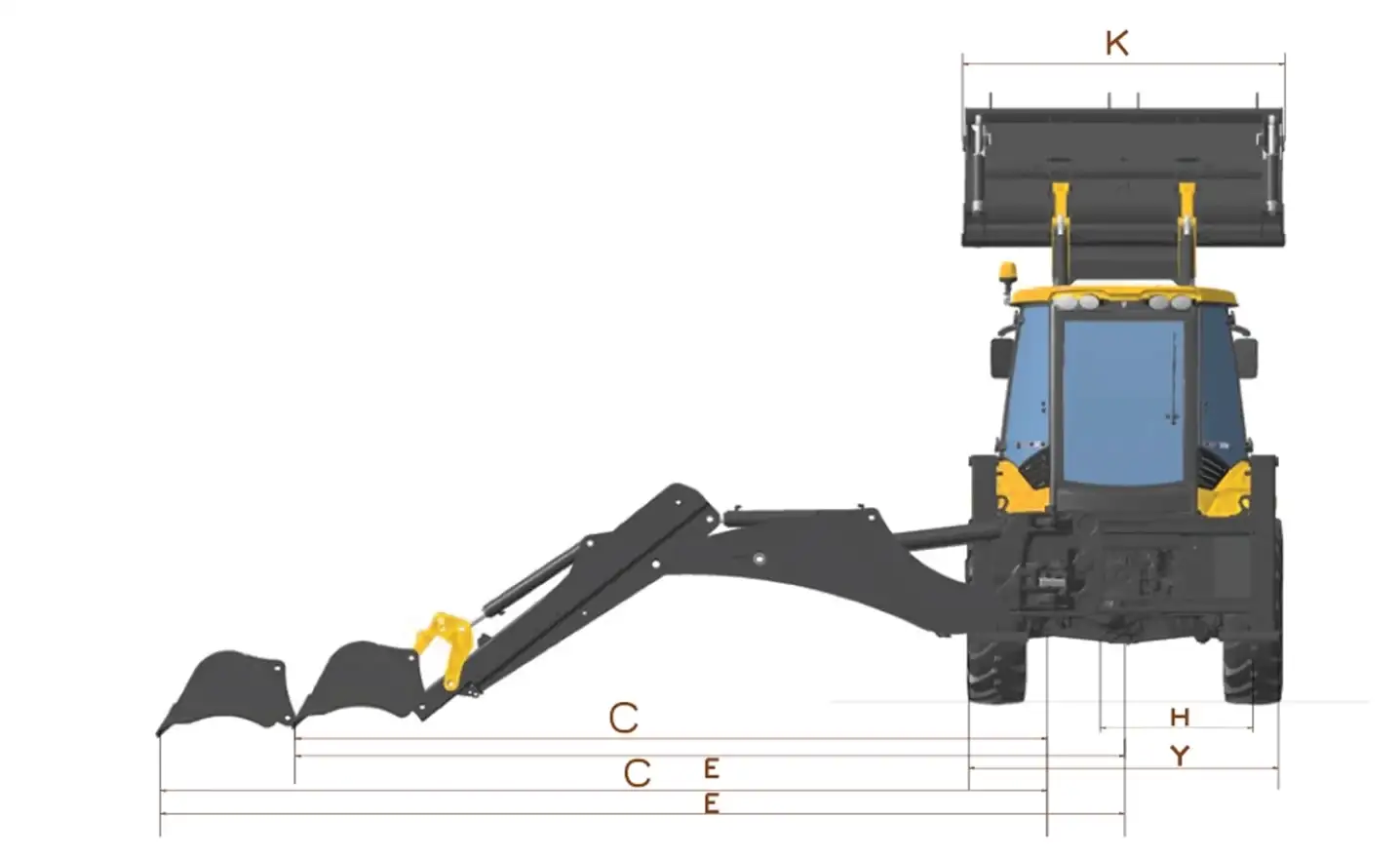

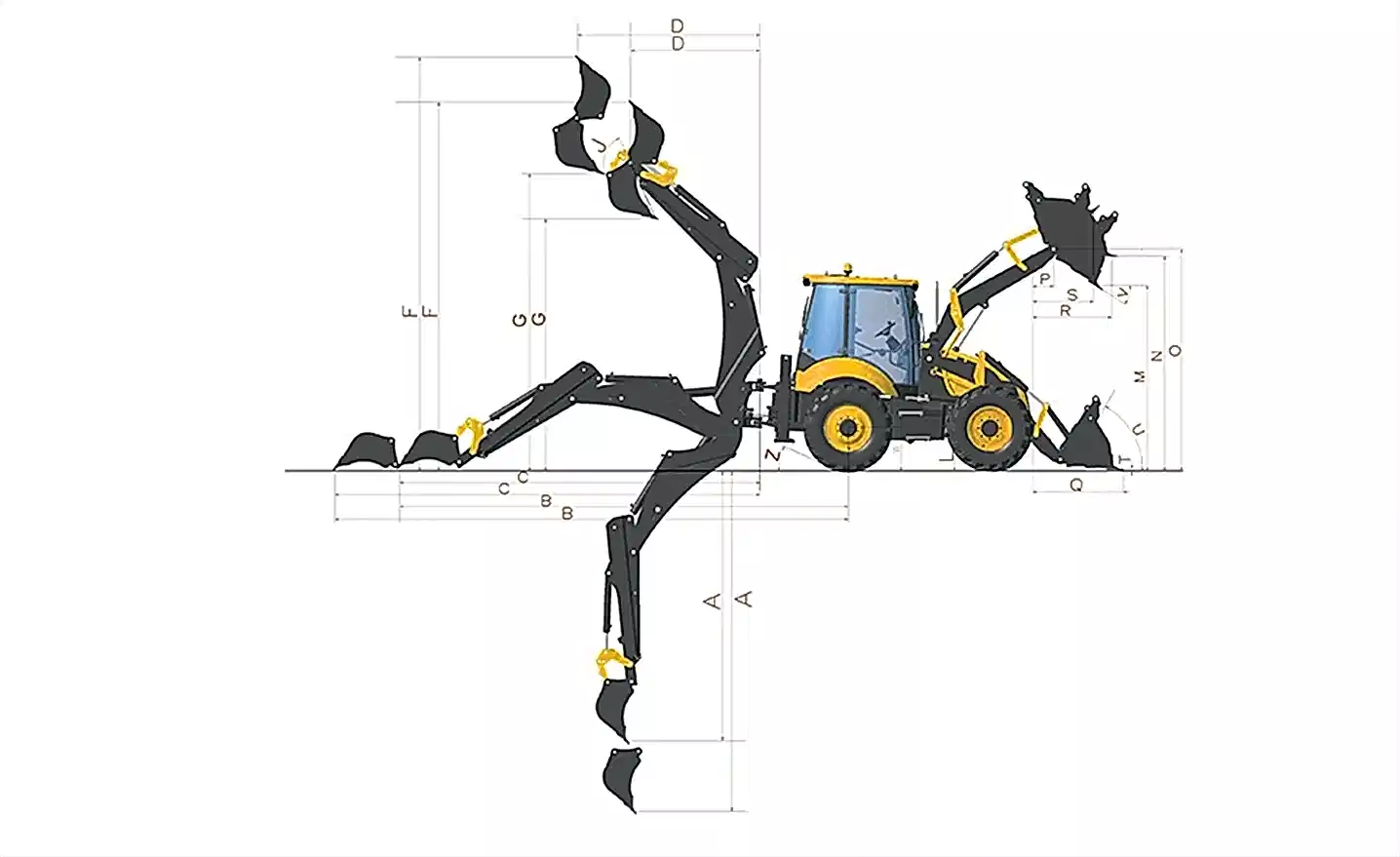

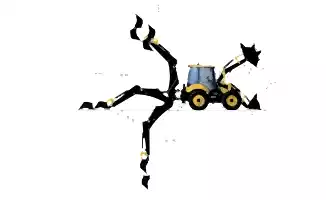

| GENEL BOYUTLAR | |||||
| TB (Açık) | TB (Kapalı) | ||||
| A - Maksimum Kazma Derinliği | 5.610 mm | 4.515 mm | |||
| B - Arka Tekerlek Ekseninde Yerden Uzanma | 7.990 mm | 6.990 mm | |||
| C - Bom Dönüş Ekseninde Yerden Uzanma | 6.420 mm | 5.425 mm | |||
| D- Bom Dönüş Ekseni, Maksimum Yatay Uzanma | 2.776 mm | 1.936 mm | |||
| E - Maksimum Ekseninden Yana Uzanma | 7.149 mm | 6.147 mm | |||
| F - Çalışma Yüksekliği | 6.406 mm | 5.696 mm | |||
| G - Maksimum Yükleme Yüksekliği | 4.680 mm | 3.971 mm | |||
| H - Gezer Kızak Uzanma Mesafesi | 1.125 mm | ||||
| I - Arka Kazıcı Grubu Dönüş Açısı | 178° | ||||
| J - Kazıcı Kova Açısı | 205° | ||||
| K - Ön Kova Genişliği | 2.350 mm | ||||
| L - Ön Aks Yerden Yüksekliği | 643 mm | ||||
| M - Boşaltma Yüksekliği | 2.810 mm | ||||
| N - Yükleme Yüksekliği | 3.338 mm | ||||
| O - Pim Yüksekliği | 3.491 mm | ||||
| P - Kova Pimi Uzanma Aralığı | 413 mm | ||||
| Q - Yerden Ulaşılabilirlik (Yatay Tırnak Düzlemi) | 1.340mm | ||||
| QQ- Kingpost Yüksekliği | 591 mm | ||||
| R - Maksimum Erişme Yüksekliği | 1.362 mm | ||||
| RR - Kabin Tavanı Yüksekliği | 2.980 mm | ||||
| S- Kova Devirmede Maksimum Erişme Yüksekliği | 935 mm | ||||
| SS - Toplam Seyahat Yüksekliği | 3.864 mm | ||||
| T - Kazı Derinliği | 115 mm | ||||
| TT - Direksiyon Simidi Merkez Yüksekliği | 2.148 mm | ||||
| U - Yerdeki Kapanma Açısı | 44 mm | ||||
| V - Devirme Açısı | 43° | ||||
| W - Arka Aks Yerden Yüksekliği | 643 mm | ||||
| X - Toplam Seyahat Uzunluğu | 5.740 mm | ||||
| XX - Aks Merkezi Aralığı | 2.300 mm | ||||
| Y - Arka Şasi Genişliği | 2.250 mm | ||||
| YY - Dönüş Merkezinden Arka Aks Merkezine Uzaklık | 1.380 mm | ||||
| Z - Arka Yaklaşma Açısı | 21° | ||||
| ZZ - Denge Ayak Pabuç Yüksekliği | 363 mm | ||||
